Ajouter une pompe à chaleur ou un chauffe-eau thermodynamique ne se résume pas à trouver une place près du tableau. Il faut vérifier que celui-ci peut recevoir les protections nécessaires, que les câbles sont adaptés et que la puissance souscrite permet aux appareils de fonctionner avec les autres équipements du logement. Un tableau ancien peut sembler fonctionner correctement au quotidien tout en étant saturé ou insuffisamment protégé pour accueillir une nouvelle charge.
Le bon réflexe consiste à examiner l’installation avant de choisir le matériel ou de signer un devis. La puissance et les prescriptions du fabricant, la distance entre le tableau et l’équipement, l’alimentation monophasée ou triphasée et les usages simultanés déterminent le dimensionnement électrique. Les règles ne se résument pas à installer systématiquement un disjoncteur d’un calibre donné ou à souscrire 12 kVA : chaque configuration doit être étudiée. Un diagnostic par un électricien permet de confirmer la compatibilité de l’installation et de prévoir les éventuels travaux sans découvrir les contraintes le jour de la pose.
En bref : les vérifications à faire avant d’installer une PAC
- Repérer la capacité du tableau électrique : état général, place disponible et protections existantes.
- Prévoir un circuit dédié pour l’appareil, avec des conducteurs et une protection choisis selon sa notice.
- Vérifier la protection différentielle, la mise à la terre et le calibre du disjoncteur requis.
- Comparer la puissance disponible avec les besoins du logement, notamment lorsque plusieurs appareils fonctionnent en même temps.
- Faire contrôler l’installation avant l’achat pour chiffrer une éventuelle mise aux normes électriques.

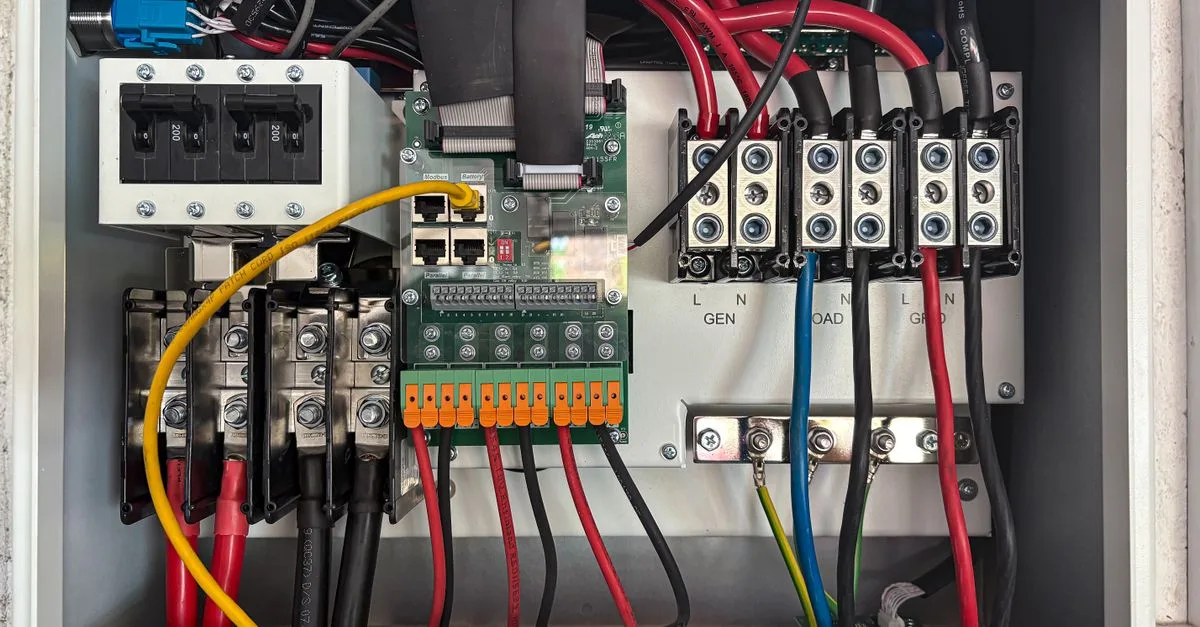

Capacité du tableau électrique : les premiers contrôles à effectuer
La capacité du tableau ne se mesure pas seulement au nombre de rangées ou à son apparence. Il faut vérifier son état, la présence de protections adaptées, la qualité des raccordements, l’identification des circuits et l’espace restant pour ajouter les modules nécessaires. Un tableau équipé de fusibles anciens, de connexions abîmées ou de protections mal réparties mérite une vérification approfondie avant tout nouvel équipement puissant.
La place libre est un indice utile, mais elle ne suffit pas à valider le projet. L’électricien doit aussi s’assurer que l’interrupteur différentiel concerné peut supporter la charge et que la protection contre les fuites de courant est appropriée à l’appareil. Le type de différentiel et son calibre se déterminent selon la configuration et les indications du fabricant ; une protection 30 mA est courante dans les installations domestiques, mais il ne faut pas choisir ses caractéristiques au hasard.
Un circuit spécialisé plutôt qu’une prise existante
Une pompe à chaleur se raccorde sur un circuit réservé à l’équipement, partant du tableau. Cette séparation évite qu’un appareil ménager ou une autre charge partage une ligne inadaptée et facilite le repérage en cas de dépannage. Le calibre du disjoncteur et la section des câbles sont calculés en fonction des données électriques de la PAC, de la longueur du parcours et du mode de pose.
La courbe D est parfois prescrite pour tenir compte d’un courant de démarrage important, mais elle n’est pas une règle universelle applicable à toutes les pompes à chaleur. Certains modèles inverter limitent ce phénomène ; d’autres exigent une protection précise indiquée dans leur documentation. Il faut donc respecter la notice et les règles de dimensionnement plutôt que remplacer automatiquement un disjoncteur courbe C par un modèle courbe D.
Puissance disponible : éviter les coupures quand les appareils fonctionnent ensemble
La puissance souscrite détermine la quantité d’électricité que le logement peut appeler à un instant donné avant qu’une limitation ne survienne. Une PAC peut fonctionner en même temps que le four, les plaques de cuisson, le chauffe-eau ou une borne de recharge. Le risque dépend donc autant de la puissance de l’appareil que des habitudes du foyer et du pilotage des équipements.
Un abonnement de 12 kVA peut convenir à certaines maisons équipées d’une PAC, mais ce n’est pas un minimum obligatoire pour tous les logements. Une installation bien maîtrisée peut fonctionner avec une puissance différente, tandis qu’une habitation tout électrique fortement sollicitée peut nécessiter davantage. L’évaluation consiste à examiner les caractéristiques des appareils et leurs périodes d’utilisation simultanée. Le passage au triphasé peut être pertinent pour certains équipements puissants, mais il implique de vérifier l’équilibrage des phases et la compatibilité du matériel.
Le chauffe-eau thermodynamique compte aussi dans le bilan
Le chauffe-eau thermodynamique possède lui aussi des besoins électriques à intégrer au calcul. Son fonctionnement habituel est souvent moins puissant qu’un chauffage électrique direct, mais une résistance d’appoint peut se déclencher selon le modèle et les conditions d’usage. Il faut alors considérer à la fois son raccordement, ses protections et le moment où il chauffe, surtout si la PAC et les équipements de cuisine tournent déjà.
Le choix de l’emplacement et les adaptations à prévoir ne sont pas uniquement électriques : consultez aussi les travaux à anticiper pour poser un chauffe-eau thermodynamique. Pour estimer le volume qui correspond au foyer, le nombre d’occupants et les habitudes d’eau chaude sont également déterminants.
Compatibilité de l’installation : câbles, terre et alimentation de la PAC
La compatibilité de l’installation se vérifie à partir du modèle réellement retenu, et non d’une puissance théorique générale. Une PAC air-air de petite taille, une PAC air-eau et un système géothermique ne présentent pas nécessairement les mêmes exigences. La plaque signalétique et la notice d’installation précisent les caractéristiques d’alimentation, les protections à prévoir et, le cas échéant, les exigences relatives au raccordement.
La longueur de câble entre le tableau et l’unité compte également. Une section insuffisante peut provoquer une chute de tension et un échauffement ; elle se détermine selon l’intensité, la distance et les conditions de pose. La mise à la terre doit être contrôlée, et le raccordement final doit suivre les schémas du fabricant. Une prise disponible à proximité de l’unité ne remplace pas automatiquement le circuit spécialisé exigé par le projet.
Monophasé ou triphasé : vérifier avant de commander
La plupart des logements sont alimentés en monophasé, ce qui convient à de nombreux appareils domestiques. Certains modèles de forte puissance requièrent toutefois une alimentation triphasée. Commander un équipement incompatible avec l’alimentation du logement peut entraîner des travaux supplémentaires, une modification de l’abonnement et parfois une intervention sur le raccordement du bâtiment.
Le fonctionnement du chauffage dépend aussi du circuit hydraulique et des émetteurs. Pour une PAC air-eau, la compatibilité avec les radiateurs existants et leur régime de température doit être étudiée en parallèle de l’électricité. Ce contrôle évite de dimensionner le tableau pour un appareil qui ne répondrait pas correctement aux besoins thermiques de la maison.
Diagnostic électrique : les étapes avant de signer un devis
Un diagnostic par un électricien permet de transformer les vérifications générales en décisions adaptées au logement. Le professionnel relève l’état du tableau, examine les protections, contrôle la terre et identifie l’alimentation monophasée ou triphasée. Il compare ensuite ces éléments aux prescriptions du matériel envisagé et à la puissance disponible.
Le bilan peut conduire à plusieurs solutions : ajouter un disjoncteur et une ligne, installer une rangée supplémentaire, remplacer certaines protections ou rénover un tableau trop vétuste. Une augmentation de puissance souscrite ne corrige pas un câblage inadapté ; inversement, refaire le tableau ne garantit pas que l’abonnement suffira lors des pointes d’usage. Ces deux aspects doivent être examinés séparément, puis coordonnés.
- Faire l’inventaire des équipements susceptibles de fonctionner en même temps que la PAC ou le chauffe-eau.
- Consulter les notices du modèle retenu pour connaître les exigences électriques exactes.
- Faire vérifier le tableau, la terre, les protections et le trajet prévu pour les câbles.
- Demander un devis détaillé distinguant la création de ligne, les adaptations du tableau et les éventuels travaux sur l’abonnement.
Les coûts varient selon l’accès au tableau, la longueur du câblage et l’ampleur des corrections. Une simple création de ligne n’a pas le même prix qu’un remplacement complet du tableau ou qu’une rénovation de la mise à la terre. Un devis après visite est donc plus fiable qu’une estimation forfaitaire donnée sans connaître le logement.
Avant l’achat d’une pompe à chaleur, il est également utile d’examiner les autres éléments du projet, notamment le réseau de radiateurs existant et sa compatibilité avec une PAC. Une préparation électrique sérieuse sécurise le raccordement, mais elle doit s’inscrire dans une évaluation globale de l’installation.
Questions fréquentes sur le tableau électrique et les équipements thermodynamiques
Peut-on brancher une pompe à chaleur sur un circuit déjà utilisé ?
En règle générale, le projet prévoit un circuit spécialisé réservé à la PAC. Le raccordement doit respecter la notice du fabricant et les règles applicables ; une prise ou une ligne partagée ne doit pas être considérée comme une solution par défaut.
Faut-il obligatoirement un disjoncteur courbe D ?
Non, pas dans tous les cas. La courbe et le calibre de la protection dépendent des caractéristiques de la PAC et des prescriptions du fabricant. Un professionnel vérifie ces éléments avant de choisir le disjoncteur.
12 kVA sont-ils indispensables pour une pompe à chaleur ?
Non. Cette puissance peut être adaptée à certains logements, mais le besoin dépend de la PAC, des autres appareils, de l’alimentation et de leur usage simultané. Un bilan de puissance permet de déterminer l’abonnement pertinent.
Un chauffe-eau thermodynamique exige-t-il lui aussi une ligne dédiée ?
Ses besoins de raccordement dépendent du modèle et de sa documentation. Le circuit, les protections et la présence éventuelle d’une résistance d’appoint doivent être vérifiés lors du diagnostic électrique.
